山特機房專用精密空調
發布時間：2022-10-28瀏覽次數：540
山特精密空調城堡系列機房專用空調具有高效節能、穩定可靠、易于管理的運行特點。配置豐富可有單冷和恒溫恒濕調節功能選型，且提供多個制冷功率段，應對各種應用場景。產品通過中國節能產品認證和CCC 安全認證，可滿足IT、電力、交通等不同行業的精密環境調節需求。不僅能夠確保設備全年365*24 小時持續和穩定運行，并且確保機房環境溫度和濕度的精密控制，為您的關鍵業務系統創造一個安全可靠的運行環境。

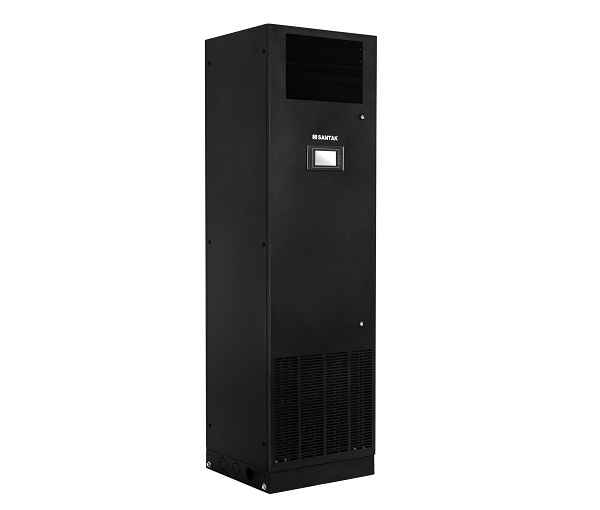

山特精密空調城堡 (SCC) 系列機房專用空調(5-20kW)詳細參數
| 型號 | SCC005UC | SCC005UP | SCC008UC | SCC008UP | SCC012UC | SCC012UP | SCC016UC | SCC016UP | SCC020UC | SCC020UP | |
| 概覽規格 | |||||||||||
| 標準送回風方式 | D-地板下送風 U-風帽上前送風 | 上前送風，下前回風 | 頂出風,下前回風 可選配風帽，配合上前送風 | ||||||||
| 總制冷量 | (kW) | 5.6 | 7.6 | 12.5 | 16.2 | 20 | |||||
| 顯冷量 | (kW) | 5.1 | 6.9 | 11.3 | 15.1 | 18.9 | |||||
| 顯熱比 SHR | 0.91 | 0.91 | 0.90 | 0.93 | 0.95 | ||||||
| 循環風量 | (m3/h) | 1700 | 1800 | 3000 | 4200 | 6500 | |||||
| 制冷劑 | R410A | ||||||||||
| 電氣規格 | |||||||||||
| 電源形式 | 220V AC 1PH 50 Hz | 380V AC 3PH 50 Hz | |||||||||
| 整機額定輸入功率 | (kW) | 2.35 | 3 | 4.6 | 5.2 | 7 | |||||
| 最大輸入功率 | (kW) | 2.96 | 5.96 | 3.72 | 6.72 | 6 | 12.15 | 7.29 | 13.29 | 8.93 | 14.93 |
| 整機額定輸入電流 | (A) | 11 | 13.5 | 9.3 | 12 | 14.6 | |||||
| 最大輸入電流 FLA | (A) | 13.5 | 27.2 | 16.8 | 30.4 | 12.9 | 22 | 14.1 | 27.7 | 16.7 | 30.3 |
| 全年能效比 AEER | 3.6 | 3.6 | 3.65 | 3.65 | 3.8 | ||||||
| 壓縮機 | |||||||||||
| 壓縮機數量 | 1 | ||||||||||
| 壓縮機類型 | 轉子壓縮機 | 全封閉渦旋式定頻壓縮機 | |||||||||
| 風機 | |||||||||||
| 風機數量 | 1 | 2 | |||||||||
| 風帽尺寸 L*W*H | (mm) | 標配（風帽機組一體化） | 880*700*500 | 1140*700*500 | |||||||
| 冷凝器 | |||||||||||
| 冷凝器型號 | CS010 | CS016 | CS022 | ||||||||
| 制冷劑氣管接口 | (mm) | 12.7 | 15.88 | ||||||||
| 制冷劑液管接口 | (mm) | 9.52 | 12.7 | ||||||||
| 加濕器進水管徑 (母螺紋) | (mm) | G3/4” | |||||||||
| 冷凝水排水管徑 | (mm) | Φ22 | |||||||||
| 加熱器/加濕器 | |||||||||||
| 加熱類型 | / | PTC | / | PTC | / | PTC | / | PTC | / | PTC | |
| 加熱量 | (kW) | / | 3 | / | 3 | / | 6 | / | 6 | / | 6 |
| 加濕類型 | / | 電極 | / | 電極 | / | 電極 | / | 電極 | / | 電極 | |
| 加濕量 | (kg/hr) | / | 3 | / | 3 | / | 3 | / | 3 | / | 3 |
| 尺寸/重量 | |||||||||||
| 室內機組尺寸L*W*H | (mm) | 500*485*1750 | 600*600*1850 | 880*700*1950 | 1140*700*1950 | ||||||
| 室內機組重量 | (kg) | 160 | 186 | 240 | 320 | ||||||
| 室外機組尺寸 L*W*H | (mm) | 714*314*686 | 903*354*1247 | 1422*545*1098 | |||||||
| 室外機組重量 | (kg) | 32 | 55 | 99 | |||||||
| 注： | |||||||||||
| 1. 制冷量是在室內進風干球溫度24°C，濕球溫度17°C，室外進風干球溫度35°C 工況條件下的測試結果 | |||||||||||
| 2. SCC005/08室內外機等效最長連管為30m，SCC012/16/20室內外機等效最長連管為50m，超出該長度請與廠家確認SCC16/20風帽為選配 | |||||||||||
| 3. 延長組件安裝在液管上，靠近室內機，并安裝在室內 | |||||||||||
| 4. 機組正常運行室外環境溫度范圍：-15-48°C | |||||||||||

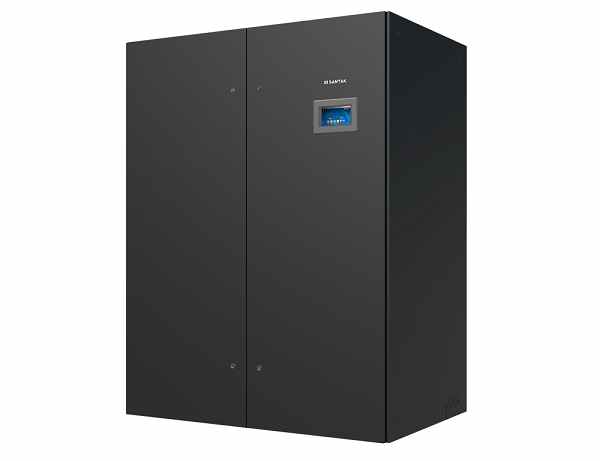

山特精密空調城堡（SCC）系列機房專用空調（25-100kW）詳細參數
| 型號 | SCC025DC/PE1 SCC025UC/PE1 | SCC030DC/PE1 SCC030UC/PE1 | SCC040DPE1 SCC040UPE1 | SCC050DPE1 SCC050UPE1 | |
| 整機性能 | 送風方式 | 下送風（風機下沉）/上送風（風帽可選） | |||
| 總制冷量（KW）（回風24℃，RH50%） | 25.5 | 30.5 | 40.8 | 50.5 | |
| 顯制冷量（KW）（回風24℃，RH50%） | 23 | 27.5 | 36.72 | 45.5 | |
| 標準送風量（m3/h） | 8500 | 10000 | 12600 | 16800 | |
適應制冷劑 | R410A | R410A | R410A | R410A | |
| 室內機 | 壓縮機數量 | 1 | 1 | 1 | 2 |
壓縮機品牌 | 谷輪 | 谷輪 | 谷輪 | 谷輪 | |
壓縮機類型 | 定頻渦旋 | 定頻渦旋 | 定頻渦旋 | 定頻渦旋 | |
膨脹閥類型 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | |
風機數量 | 1 | 1 | 1 | 2 | |
風機品牌 | 施樂百 | 施樂百 | 施樂百 | 施樂百 | |
風機類型 | EC 離心風機 | EC 離心風機 | EC 離心風機 | EC 離心風機 | |
過濾網級別 | G4 | G4 | G4 | G4 | |
顯示屏 | 7寸彩屏 | 7寸彩屏 | 7寸彩屏 | 7寸彩屏 | |
加熱類型（適用于恒溫恒濕機組） | PTC | PTC | PTC | PTC | |
加熱量（kW） | 6 | 6 | 9 | 9 | |
加濕類型（適用于恒溫恒濕機組） | 電極加濕 | 電極加濕 | 電極加濕 | 電極加濕 | |
加濕量（kg/hr） | 5 | 5 | 8 | 8 | |
機組尺寸 寬x深x高 | 780×996×1975 | 780×996×1975 | 930×996×1975 | 1530×996×1975 | |
重量 | 295 | 295 | 350 | 690 | |
| 室外機 | 配套室外機型號 | CS050E×1 | CS050E×1 | CS050E×1 | CS050E×1 |
| 機組尺寸 寬x深x高 | 1146×817×1048 | 1146×817×1216 | 2171×817×1048 | 2×1146×817×1048 | |
| 重量 | 145 | 145 | 168 | 145×2 | |
| 系統 | 機組供電電壓 | 380-415V / 50Hz / 3P | |||
| 推薦空開（A） | 50A | 50A | 63A | 100A | |
| 標準管徑（氣管/液管）mm | 22/16 | 22/16 | 22/16 | 22/16 | |
| 可選件 | 低溫套件 | LT08H×1 | LT08H×1 | LT14H×1 | LT08H×2 |
| 延長組件 | DXF18B01×1 | DXF18B01×1 | DXF18B01×1 | DXF18B01×2 | |
| 風帽（適用于上送風機組） | FM750A1H4 | FM750A1H5 | FM900A1H4 | FM750A2H4 | |
| 型號 | SCC060DPE1 SCC060UPE1 | SCC070DPE1 SCC070UPE1 | SCC080DPE1 SCC080UPE1 | SCC090DPE1 SCC090UPE1 | SCC100DPE1 SCC100UPE1 | |
| 整機性能 | 送風方式 | 下送風（風機下沉）/上送風（風帽可選） | ||||
| 總制冷量（KW）（回風24℃，RH50%） | 61.3 | 70.5 | 81.7 | 90 | 100.8 | |
| 顯制冷量（KW）（回風24℃，RH50%） | 55.2 | 63.5 | 73.5 | 81 | 90.7 | |
| 標準送風量（m3/h） | 20000 | 22900 | 25000 | 27800 | 29500 | |
適應制冷劑 | R410A | R410A | R410A | R410A | R410A | |
| 室內機 | 壓縮機數量 | 2 | 2 | 2 | 2 | 2 |
壓縮機品牌 | 谷輪 | 谷輪 | 谷輪 | 谷輪 | 谷輪 | |
壓縮機類型 | 定頻渦旋 | 定頻渦旋 | 定頻渦旋 | 定頻渦旋 | 定頻渦旋 | |
膨脹閥類型 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | 電子膨脹閥 | |
風機數量 | 2 | 2 | 2 | 2 | 2 | |
風機品牌 | 施樂百 | 施樂百 | 施樂百 | 施樂百 | 施樂百 | |
風機類型 | EC 離心風機 | EC 離心風機 | EC 離心風機 | EC 離心風機 | EC 離心風機 | |
過濾網級別 | G4 | G4 | G4 | G4 | G4 | |
顯示屏 | 7寸彩屏 | 7寸彩屏 | 7寸彩屏 | 7寸彩屏 | 7寸彩屏 | |
加熱類型（適用于恒溫恒濕機組） | PTC | PTC | PTC | PTC | PTC | |
加熱量（kW） | 9 | 9 | 9 | 15 | 15 | |
加濕類型（適用于恒溫恒濕機組） | 電極加濕 | 電極加濕 | 電極加濕 | 電極加濕 | 電極加濕 | |
加濕量（kg/hr） | 8 | 8 | 8 | 10 | 10 | |
機組尺寸 寬x深x高 | 1530×996×1975 | 1830×996×1975 | 1830×996×1975 | 2230×996×1975 | 2230×996×1975 | |
重量 | 690 | 810 | 810 | 880 | 880 | |
| 室外機 | 配套室外機型號 | CS050E x2 | CS066E x2 | CS066E x2 | CS088E x2 | CS088E x2 |
| 機組尺寸 寬x深x高 | 2×1146×817×1048 | 2×1146×817×1216 | 2×1346×817×1216 | 2×2171×817×1048 | 2×2171×817×1216 | |
| 重量 | 145×2 | 168×2 | 168×2 | 245×2 | 245×2 | |
| 系統 | 機組供電電壓 | 380-415V / 50Hz / 3P | ||||
| 推薦空開（A） | 100A | 100A | 100A | 125A | 125A | |
| 標準管徑（氣管/液管）mm | 22/16 | 25/19 | 25/19 | 28/22 | 28/22 | |
| 可選件 | 低溫套件 | LT08H×2 | LT14H×2 | LT14H×2 | LT14H×2 | LT14H×2 |
| 延長組件 | DXF18B01×2 | DXF18B01×2 | DXF18B01×2 | DXF18B01×2 | DXF18B01×2 | |
| 風帽（適用于上送風機組） | FM750A2H4 | FM900A2H4 | FM900A2H4 | FM1100A2H4 | FM1100A2H4 | |

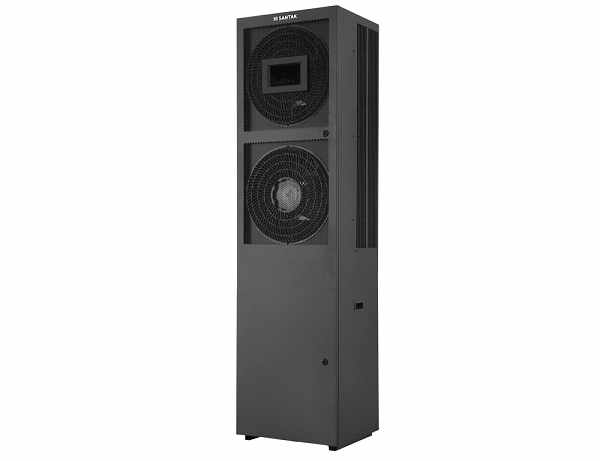

山特精密空調城堡（SCC）系列雙軸流小型機房空調（8-20kW）
| 型號 | SCC008UCD1/UPD1 | SCC012UCD1/UPD1 | SCC020UCD1/UPD1 |
| 電源輸入 | 380V/50Hz/3P | 380V/50Hz/3P | 380V/50Hz/3P |
| 功能 | 單冷/恒溫恒濕 | 單冷/恒溫恒濕 | 單冷/恒溫恒濕 |
| 送風方式 | 上前送風 | 上前送風 | 上前送風 |
| 總制冷量（KW） | 8 | 13 | 20.1 |
| 顯制冷量（KW） | 7.36 | 12.22 | 18.09 |
| 加熱量(KW)-適用于恒溫恒濕機型 | 2 | 2 | 3 |
| 加濕量(kg/hr)-適用于恒溫恒濕機型 | 2 | 2 | 3 |
| 室內機尺寸 寬x深x高 | 425×510×1887 | 425×510×1887 | 450x580x1950 |
| 對應室外機型號 | CS010P | CS016P | CS022P |
| 室外機尺寸 寬x深x高 | 728×405×762 | 728×405×1370 | 1020×405×1370 |
