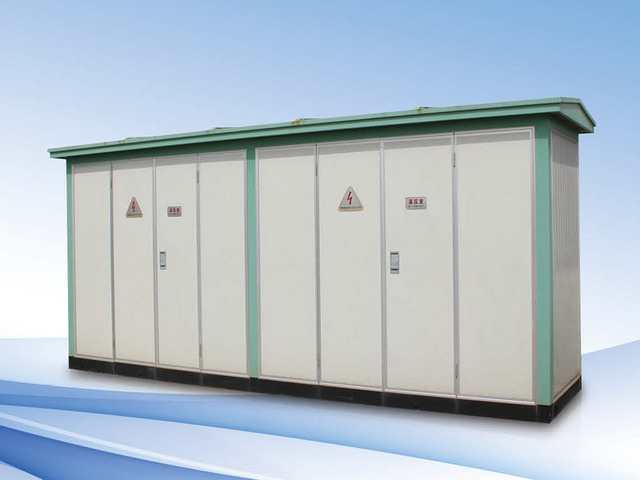

ZG5□-2.F-40. 5/0.69系列風力發電站用箱式變電站(歐式N以下簡稱箱變)是一種將風電機組發出的0.6-0.690/ 電話升高到35KV后,井網輸出的專業設備。該產品是我公司對應近海風電場單機容量大，防護高的要求開發的新產品。

使用環境：

◆海拔高度不超過100m;

◆環境溫度: -45C -+45C;

◆相對溫度:日平均值不大于95%，月平均值不大于90%:

◆安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性體及劇烈震動的場所，若超出以上條忤時。用戶可與我公司協商。

功能及特點：

◆高壓開關設備。變壓器、低壓開關設備三位-體成套性強:低損托、低服音、性能優題，箱體采用防盜結構;

◆高、低壓保護完善，運行安全可靠，維護簡單;接續方案靈活多樣;

◆高壓一般采用負荷開關-焰斷器組合電器保護，炮斷器-相煙斷后，三相聯動脫扣，負荷開關有真空、六氟化硫等型式可選，可配電動操作機構,實現自動化升級:焰斷器為高壓限流增斷器。帶擊器，動作可靠，開斷容量大。高壓負開關推薦選用真空負荷開關產品，彈翼操動機構采用ACZ20V操作，能加裝籍變保護裝置，輕重瓦斯接口:并皮變壓器容量配焰斷8。帶避電器及帶電顯示裝置。組合電器真空滅弧室和隔離刀間。接地刀閘之間具有可靠的機械聯鎖，只有在真空滅弧室處于分閘狀態下時，才能夠操作隔離刀用和接地刀用，隔離刀閘與接地刀閘聯動。熔斷器的脫扣裝為三板聯動。所配用的熔斷器為撞針式焰斷器。擅擊器可以直接分斷負荷開關，確保在能快速切斷故障;

◆低壓側主開關采用萬能式或智能型斷路器。選擇性保護:

◆選用低損耗、油浸式。全密封9、SI10、 S11系列變壓器，也可選用樹面絕緣或NOMEX紙絕緣環保型干式變壓器，底部均配有小車,變壓器可方便地進出:

◆外殼材料采用非金屬環保箱體.耐腐蝕和防鹽霧，也可選用復臺板、不銹鋼板等:

◆箱變可以根據用戶要求高任壓側加操作走廊。

技術要求：

◆基礎平面應找平:

◆圖中基座及上平面均@200砼(配筋16)制作;

◆基礎內預埋電纜穿根數及方位由用戶根據電纜的根數及方位確定;

◆基礎內的所有預埋鐵件及支撐件應接地:

◆接地棒根數由土壤情況確定，- -定要保護接地電阻小于4Q ;

◆接地線可用40 x4鍍鋅扁鋼制作，接地太可用5#角鋼制作;

◆接地極與接地線連接處焊接且刷瀝青防腐。
