歐式箱變產品介紹：

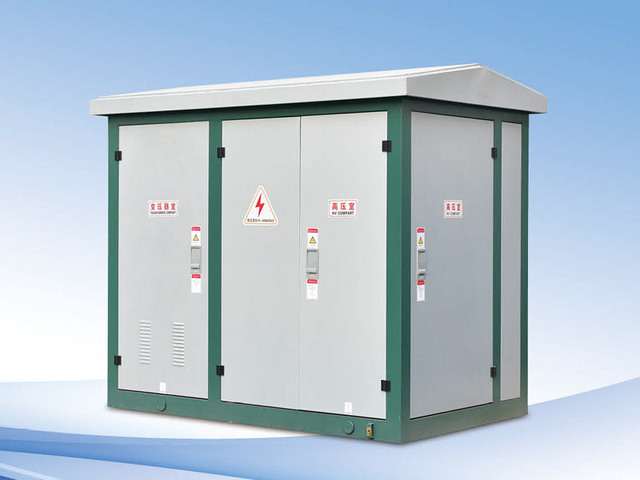

YB□-12/0.4型高壓/低壓預裝式箱式變電站（以下簡稱歐式箱變）適用于供配電系統，提供安全可靠的電源；是集配電單元、電力變壓器、無功補償單元等于一體的專用配電產品，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、可移動等特點。產品符合GB/T 17467-2010《高壓/低壓預裝式變電站》及 DL/T 537-2002《高壓/低壓預裝式變電站選用導則》等標準要求。

 歐式箱變是將高壓電氣設備（環網柜，全絕緣充氣柜）、變壓器、低壓電氣設備等組合成緊湊型成套配電裝置，箱體材料采用槽鋼、鋁合金與阻燃型復合材料制作而成。具有成套性強、體積小，結構緊湊，運行安全可靠，維護方便，以及可移動等特點，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是當前城鄉變電站建設和改造的普遍成套設備。

1、結構特點

 歐式箱變采用歐式目字型，由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室選擇S11系列變壓器；變壓器室設有自起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用固定柜式機構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。

 高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時，可設有軌道能方便地從變壓器室兩側大門進出。各室均有自動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。

采用自然通風和強迫冷風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿負荷運行。

2、使用環境：

空氣溫度：  +40℃ —— -25℃

相對濕度：  日平均不大于95% ，月平均不大于90%

海拔高度：  不超過1000m

地震烈度：  不超過8度

使用場合：  無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合

3、負荷開關技術參數
